Product采用独特的720度全方位四根喷杆清洗、漂洗设计,双重四把风刀风切干燥设计,及清洗、漂洗都采用在线过滤方式,在线过滤监控,保证洁净度。
产品特点:
1、迅速&超强清洁效果:
该设备在运行中,工件在清洗篮内随清洗篮旋转,同时喷淋系统高压喷射加温的清洗液,可以使工件全方位得到清洗;
2、标准水基全自动清洗模式:
在一个清洗室内完成清洗、漂洗、烘干全部清洗工序,体积小,结构紧凑;
3、全流程可视化:
清洗室装有可视化窗口,清洗过程一目了然;
4、喷嘴压力可调以及对称式设计:
解决了清洗物在清洗过程中受高压力喷淋条件下的受损问题;
5、标配的清洗液槽加热系统:
水基工艺对加温乳化的需求, 大大提升了清洗效率,缩短清洗时间;
6、低运行成本:
内置过滤装置可实现溶剂的循环使用,延长污染物负载量饱和时间,在清洗结束时采用压缩空气回收管道及泵内的残留化学液方式,能有效节省50%清洗剂;
7、可清洗超大尺寸清洗物(Φ1100mm×520mm圆盘):
夹具清洗机能清洗最大的尺寸是:700 mm(L) *1000 mm(W) *320 mm(H)清洗篮转速:1-30r/min(可调),清洗篮承载重量:小于200kg;根据不周清洗产品尺寸高度可调:350—500(mm)
8、高压风机+四把风刀风切干燥:
采用7.5HP高压风机,效率更高(3~5分钟)、更彻底!
9、全中文超大触摸屏操作界面:
采用稳定可靠的进口品牌彩色触摸屏,针对:溶剂温度、清洗时间、漂洗次数/时间、漂洗温度、烘干时间、烘干温度、电导率监控参数等……,设定;
10、安全报警系统:
所有的气压都需要电子报警监控表,当气压不达标时会自动停机和报警;
放物料、取物料采用上下开关门安全防护装备;
过滤系统设有安全报警监控压力装置;
11、清洗方式喷淋系统:
在旋转清洗篮的上、下及侧面布置喷嘴,在工件旋转的同时,所有喷嘴喷射高压清洗液,对工件全方位喷淋清洗,清洗后的清洗液回流进入储液槽进行多重过滤并加热。

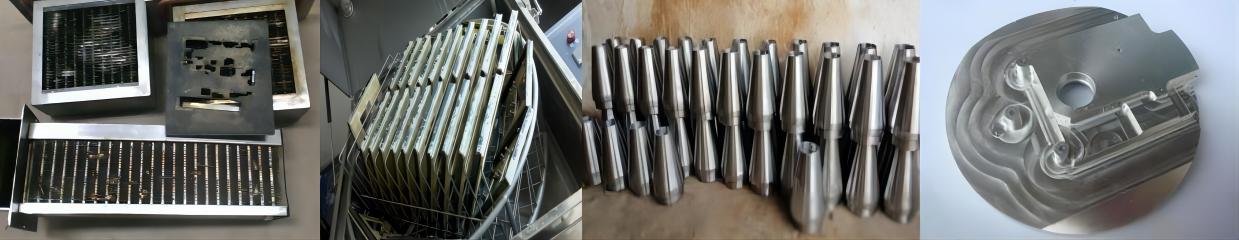

应用领域:
应用于:各类工件的外表面清洗,如波峰焊治具的清洗,回流焊冷凝器的清洗,各类五金零件机加工后的清洗,设备拆卸后的部件清洗,汽车配件,各种壳体、箱体等。

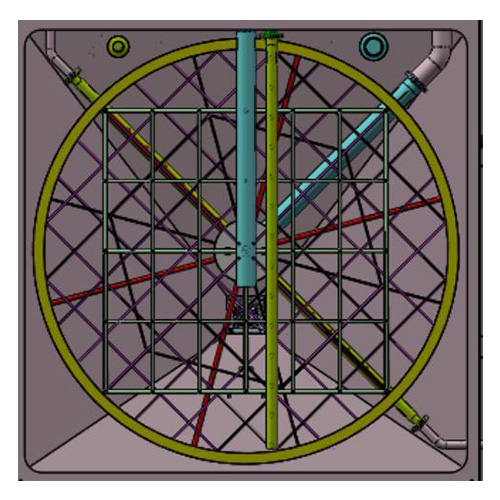

系统结构:
- 喷淋清洗系统:
在旋转清洗篮的上、下及侧面布置喷嘴,在工件旋转的同时,所有喷嘴喷射高压清洗液;
清洗介质:水基环保清洗液
储液槽材质:SUS304
喷嘴材质:SUS304
水泵压力:0.5-0.6Mpa
水泵流量:4T/H
过滤精度:20μm
- 喷淋漂洗系统:
在旋转清洗篮的上、下及侧面布置喷嘴,在工件旋转的同时,喷嘴喷射高压水;
漂洗介质:水
储液槽材质:SUS304
喷嘴材质:SUS304
压力:0.5-0.6Mpa
水泵流量:4T/H
过滤精度:0.45μm
辅助系统结构:
- 储液槽:
清洗储液槽用于回收储存清洗液,并对清洗液进行初步过滤及加热。储液槽设有1个挡板和2个滤网结构,一个50目的滤网设在清洗液回流口,进行初步过滤,另一个80目的滤网设在挡板下方,进行二次过滤,并能起到保护喷淋泵的作用;
储液槽容积:≤60L(2个)
加热功率:6KW
加热温度:室温--80℃(可调)
- 清洗篮旋转装置:
清洗篮旋转装置由减速电机、清洗篮、轴承等组成。减速电机带动清洗篮平稳旋转;
电机功率:400W
- 循环过滤装置:
清洗液的流动方向为清洗室→初级过滤网(50目)→储液槽→二次集中3芯不锈钢袋式过滤器,
过滤精度:0.45µ(可自选更换)三级过滤→喷淋管路,反复循环使用。
安全系统结构:
- 液位传感器:
由于水的挥发,零件反复进出清洗槽不可避免的会带出清洗液,以及溢流出的清洗液,会使清洗槽中的清洗液损耗,所以储液槽设入液位传感器。当液面下降到低位、中液位 警戒线时,液位传感器发出报警信号,提示人工进行补液;
- 温控装置:
储液槽的温度自动控制,由具有温漂小,可靠性高,使用寿命长,采样时间短,设置简单,温控精度高的优点;
- 风干系统:
高压风切时高压风机产生的高速气流,经过加热腔加热,再通过风刀作用,在清洗后的工件上使其表面的水珠迅速脱离,达到快速烘干工件的目的。设备自带高压风机,同时也避免了因工厂的压缩空气压力和流量不足而影响设备的使用效果;
- 电气控制系统:
主要有时间显示、温度显示功能,并有时间设定、温度设定、启动、设置等功能。

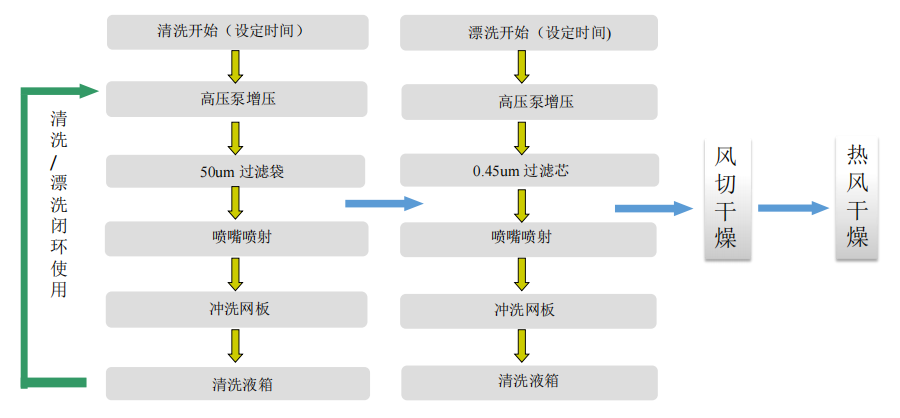

清洗工艺:

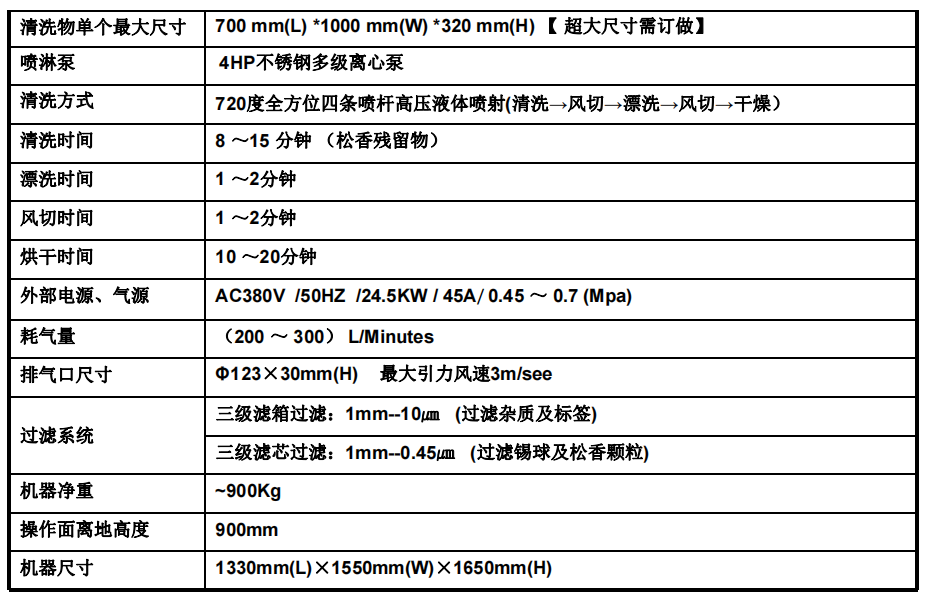

设备参数:
关于夹具清洗机,有以下几点需要协助确认
1、废水是否需要其他的桶装,或者转移。
答 :客户如果有废水处理系统或装置,无需转移,如无,则需要,我司可以提供免费废水回收(需购买我司夹具清洗剂)
2.夹具清洗机耗材
答 :过滤芯,过滤带
3.夹具清洗剂价格
答:夹具清洗剂价格有很多种,国产,进口都有,主要看客户的夹具是什么材具,如果铝镁合金的话,就需要特殊的,否则夹具就会发黑
