•30万像素镜头，为分辨率为220万图元[230 lp/mm]的1/2.5“芯片进行了优化；
•30万像素分辨率可确保获得清晰图象；
•标准机器视觉应用的理想选择。
工业相机应用功能
•产品光学定位
•辅助编写点胶路径

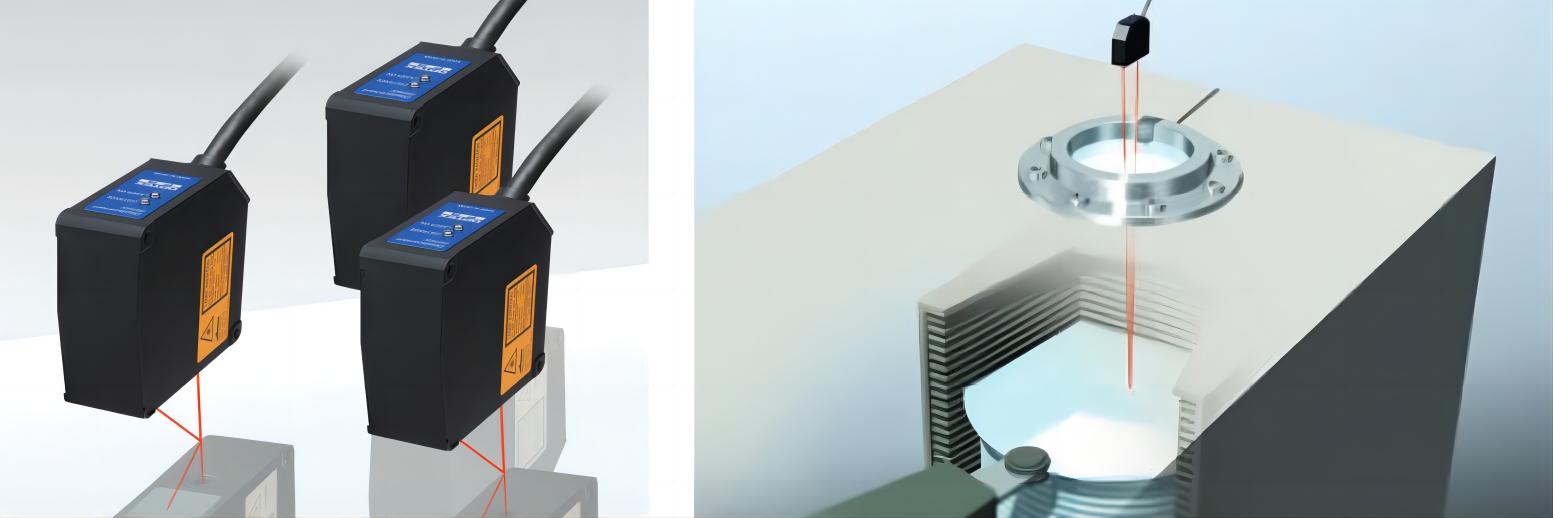

| 激光探高技术参数 | |
| 检测距离 | 30 mm |
| 检测范围 | ±2.5mm |
| 光源波长 | 650 nm |
| 光源输出功率 | 1 mW |
| 光源激光 | 红色半导体激光 |
| 电源电压 | 12～24V DC±10% |
| 消耗电流 | 45 mA以下（24V DC时） |
| 环境温度 | -10～50°C（无结露或冻结） |
| 环境湿度 | 35～85% RH |
| 环境照度 | 3000 lx 以下 |
| 重量 | 約 250 g |

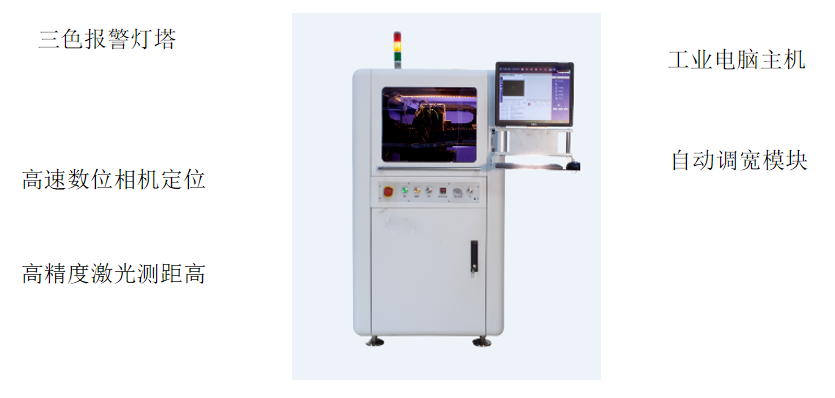

| 外形尺寸（W * D * H） | 770×1220×1428（mm） | 设备重量 | 680KG | ||
| 点胶区域（W * D） | 350*475mm（单轨模式） | 标配单轨 | 喷射阀 | 锡膏喷射阀、（自主研发、可以外销）、方便保养 | |
| 轨道高度 | 890~950mm | 测高系统 | 非接触式激光感测器 | ||
| 轨道承重（含夹具） | 4.5kg | 称重系统 | 德国赛多利斯0.0001g | 选配 | |
| 最大基板厚度 | 6mm | 视觉定位系统 | 工业CCD&三色同轴光 | ||
| 定位精度（高速状态） | ±30um@3σ(X\Y\Z) | 工厂要求 | 电压220V，50~60HZ，电流10A，最小气压0.60MPa | ||
| 重复精度（高速状态） | ±20um@3σ(X\Y\Z) | ||||
| 最大速度&加速度 | 1m/s 1g(X/Y) | 电脑与软件 | Windows 7系统下基于C++下开发软件（操作简单，稳定性高） | ||
| 驱动系统 | 滚珠丝杆+直线滑轨（日系） |

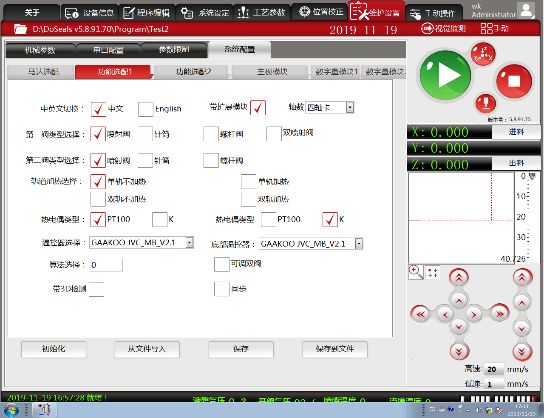

自主研发软件，可搭载一系列阀体模式.喷射点胶模式等。减少公司今后遇到点胶工艺无需再增加过多的成本。通用性良好等特点
1、全触摸操作；
2、专业大气操作界面设计；
3、CAD图形导入；
4、视觉算法支持模版匹配，边沿检测，轮廓识别，形状捕捉等；
5、一键配置开关胶延迟时间、提前距离等功能，避免出胶不匀，拉丝，毛边，大头等现象；
6、支持点，直线，圆（弧），椭圆，螺旋填充，矩形填充等；
7、全向导式定位设置操作；
8、全面的即时数据显示与加工状态更新；

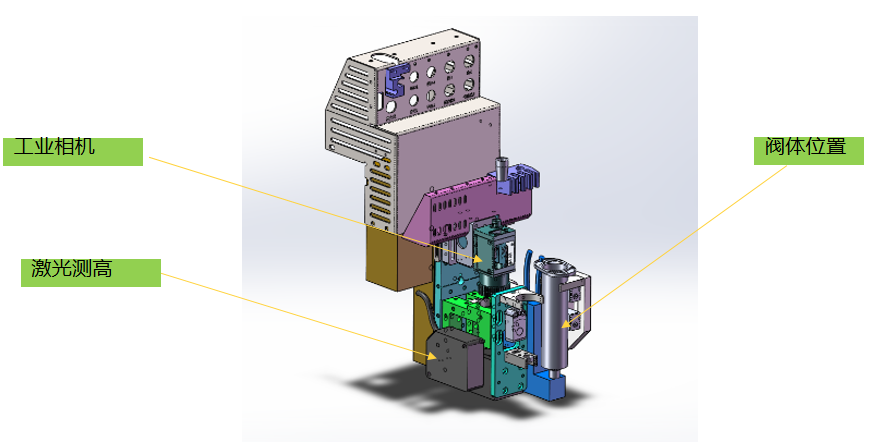

1.双阀机构副阀调整XY模块，采用精度0.005mm成熟电动滑台，有效保证精度，操作方便灵活；其他品牌用部件搭建XY调整模块无法有效保证精度，需增加机械结构补偿副阀点胶精度；
2.双阀机构由于采用了模块化电动滑台，拆装保养简单方便，拆装1个小时内就可完成；其他品牌用部件搭建模块，设计复杂，拆装困难，给维修保养带来很大的不便；
3.双阀机构软件功能强大，可自己学习联板间距，并自动调整，无需人为手动输入数据，程序设计快捷简单；

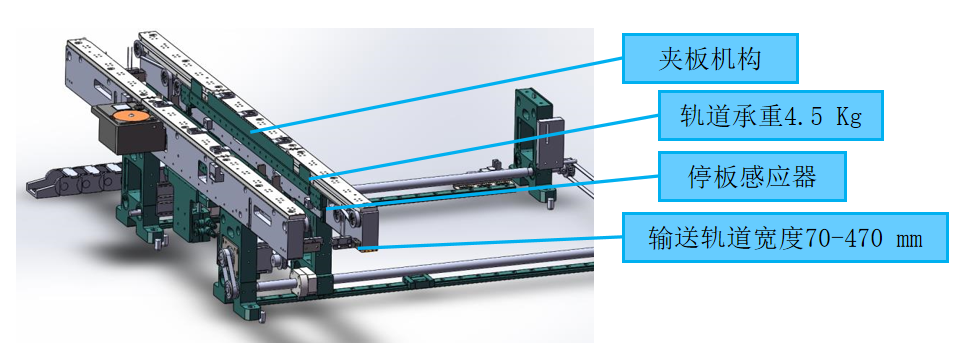

4.双轨全部自动调整，第三条轨道不需要手动调整并固定；其他品牌采用手动调整，极不方便；

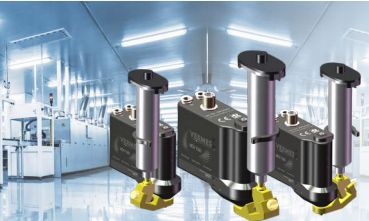

5.点胶阀采用模块化设计，拆装保养方便，譬如：导胶管设计，减少了人工清洗时间，另外避免了后续阀内部清洗没有完全洁净，从而导致喷嘴堵胶，增大喷嘴更换频率；
6.点胶阀无挂胶现象，无需人为擦拭胶头，可持续稳定生产。（根据公司对胶水工艺的了解，采用合理的处理方式完成）；
7.全天24小时售后电话支持。
